Tên sản phẩm :Dong KA
Mô tả ngắn:

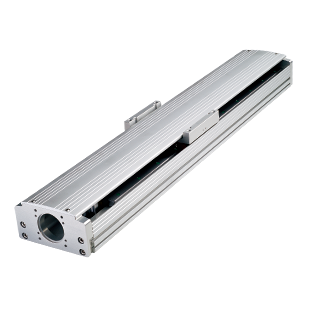

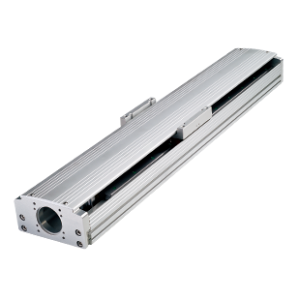

-Robot đơn trục KA được dẫn động bởi hệ thống động cơ truyền động- trục vít me bi , và được dẫn hướng bởi một thanh trượt thẳng. Hệ khung được làm từ vật liệu nhôm cho một thiết kế gọn nhẹ. Thường được sử dụng cho các ứng dụng trong ngành công nghiệp bán dẫn và ngành công nghiệp tự động hoá.

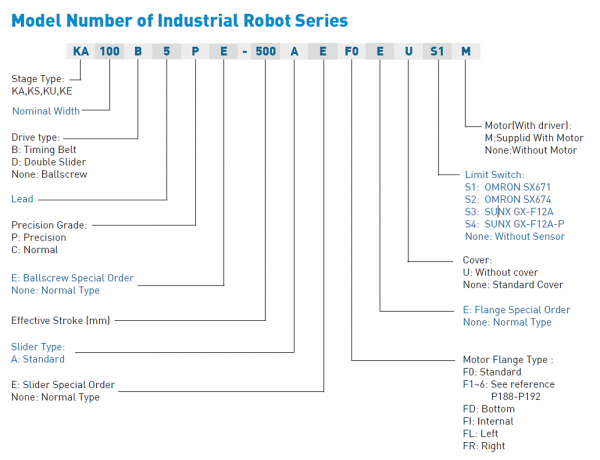

all_type_robot_ka_en-US


Effective stroke
(mm)
L A M N Weight
(kg)
50 290 150 0 4 3.38Z
100 340 50 1 6 3.78
150 390 100 1 6 4.18
200 440 150 1 6 4.58
250 490 50 2 8 4.98
300 540 100 2 8 5.38
350 590 150 2 8 5.78
400 640 50 3 10 6.18
450 690 100 3 10 6.58
500 740 150 3 10 6.98
550 790 50 4 12 7.38
600 840 100 4 12 7.78
▼Check the box to add to the interested list
  AC motor output
(W)
Drive Lead Rated RPM
(RPM)
Max linear speed
(mm/sec)
Rated thrust
(N)
Repeatability
(mm)
Effective stroke
(mm)
Max load
(H kg)
Rated dynamic load
Fyd
(N)
Fzd
(N)
Mxd
(N-m)
Myd
(N-m)
Mzd
(N-m)
100 Ballscrew C7 (normal) 5 3000 250 280 ±0.02 150~1250 24 50 240 4.5 2.8 2.2
100 Ballscrew C7 (normal) 10 3000 500 140 ±0.02 150~1250 16 50 160 4.2 2.7 2
Countact Us


The load condition is based on 10,000km operation
For horizontal application only. If used in special condition, please contact HIWIN.
