Tên sản phẩm :Dòng KK
Mô tả ngắn:

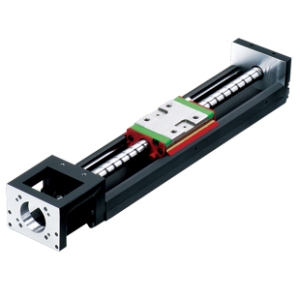

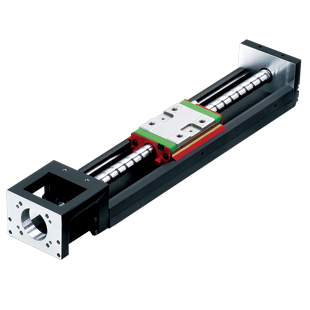

-Robot đơn trục KK tích hợp cơ cấu trục vít me bi và rãnh dẫn hướng để đạt được hiệu suất tốt hơn về độ chính xác và tính cứng vững với một thiết kế tiết kiệm không gian và dễ dàng trong việc lắp đặt

- Khối KK được dẫn động bởi hệ thống trục vít me bi trên rãnh trượt tối ưu chữ U để đạt được độ cứng vững và độ chính xác cao.




all_type_robot_kk_en-US



Motor HousingF0

Motor Adaptor FlangeF1

Mount HousingH0

▼Check the box to add to the interested list
  Rail Length L2 Total Length L1
(mm)
Maximum Stroke
(mm)
G
(mm)
K
(mm)
H
(mm)
n m Mass
(kg)
A1 Block A2 Block A1 Block A2 Block
100 159 36 - 20 - - 2 - 0.48 -
150 209 86 34 15 - - 3 - 0.6 0.67
200 259 136 84 40 - - 3 - 0.72 0.79


Motor HousingF0

Motor Adaptor FlangeF1

Mount HousingH0

▼Check the box to add to the interested list
  Rail Length L2 Total Length L1
(mm)
Maximum Stroke
(mm)
G
(mm)
K
(mm)
H
(mm)
n m Mass
(kg)
A1 Block A2 Block A1 Block A2 Block
150 220 70 - 35 80 - 2 - 1 -
200 270 120 55 20 160 - 3 - 1.2 1.4
250 320 170 105 45 160 - 3 - 1.4 1.6
300 370 220 155 30 240 - 4 - 1.6 1.8





Motor HousingF0

Motor Adaptor FlangeF1

Mount HousingH0

▼Check the box to add to the interested list
  Rail Length L2 Total Length L1
(mm)
Maximum Stroke
(mm)
G
(mm)
K
(mm)
H
(mm)
n m Mass
(kg)
A1 Block A2 Block A1 Block A2 Block
150 220 60 - 25 100 - 2 2 1.5 -
200 270 110 - 50 100 - 2 2 1.8 -
300 370 210 135 50 200 - 3 2 2.4 2.7
400 470 310 235 50 100 - 4 4 3 3.3
500 570 410 335 50 200 - 5 3 3.6 3.9
600 670 510 435 50 100 - 6 6 4.2 4.6


Motor HousingF0

Motor Adaptor FlangeF1

Mount HousingH0

▼Check the box to add to the interested list
  Rail Length L2 Total Length L1
(mm)
Maximum Stroke
(mm)
G
(mm)
K
(mm)
H
(mm)
n m Mass
(kg)
A1 Block A2 Block A1 Block A2 Block
340 440 210 100 - - 70 3 2 5.7 6.5
440 540 310 200 - - 20 4 3 6.9 7.7
540 640 410 300 - - 70 5 3 8 8.8
640 740 510 400 - - 20 6 4 9.2 10
740 840 610 500 - - 70 7 4 10.4 11.2
940 1040 810 700 - - 70 9 5 11.6 12.4





Motor HousingF0

Motor Adaptor FlangeF1

Mount HousingH0

▼Check the box to add to the interested list
  Rail Length L2 Total Length L1
(mm)
Maximum Stroke
(mm)
G
(mm)
K
(mm)
H
(mm)
n m Mass
(kg)
A1 Block A2 Block A1 Block A2 Block
980 1089 828 700 40 - 90 7 5 18.6 20.3
1080 1189 928 800 15 - 40 8 6 20.3 22
1180 1289 1028 900 65 - 90 8 6 22 23.7
1280 1389 1128 1000 40 - 40 9 7 23.6 25.3
1380 1489 1228 1100 15 - 90 10 7 25.3 27


Motor HousingF0

Motor Adaptor FlangeF1

Mount HousingH0

▼Check the box to add to the interested list
  Rail Length L2 Total Length L1
(mm)
Maximum Stroke
(mm)
G
(mm)
K
(mm)
H
(mm)
n m Mass
(kg)
A1 Block A2 Block A1 Block A2 Block
980 1098 811 659 40 - 90 7 5 29.4 32.3
1180 1298 1011 859 65 - 90 8 6 34.3 37.2
1380 1498 1211 1059 90 - 90 9 7 39.2 42.1
1680 1798 1511 1359 90 - 40 11 9 46.5 49.4
