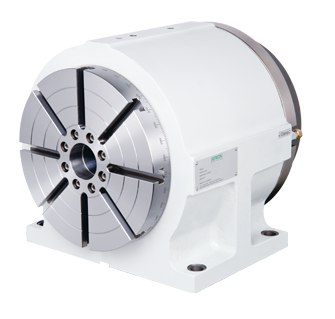

RCV-125
| 盤面 直徑 (mm) |
中心 高度 (mm) |
貫穿 孔徑 (mm) |
T 型槽 寬度 (mm) |
轉矩 馬達 |
最高 轉速 (r.p.m) |
連續 轉矩 (N-m) |
最大 工作轉矩 (N-m) |
角度 編碼器 |
最小 設定單位 (deg.) |
定位 精度 (arc-sec) |
重覆 精度 (arc-sec) |
制動 方式 |
制動 扭矩 (N-m) |
淨重 kg |
容許 載重 (kg) |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RCV-125 | 125 | 100 | Ø30x26L | 12H8 | TMRW15 | 400 | 12 | 59 | RENISHAW RESA100 |
0.001 | ±5 | 4 | 空壓 (6 bar) | 100 | 30 | 20 |
RCV-170(210)
| 盤面 直徑 (mm) |
中心 高度 (mm) |
貫穿 孔徑 (mm) |
T 型槽 寬度 (mm) |
轉矩 馬達 |
最高 轉速 (r.p.m) |
連續 轉矩 (N-m) |
最大 工作轉矩 (N-m) |
角度 編碼器 |
最小 設定單位 (deg.) |
定位 精度 (arc-sec) |
重覆 精度 (arc-sec) |
制動 方式 |
制動 扭矩 (N-m) |
淨重 kg |
容許 載重 (kg) |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RCV-170(210) | 170 | 135 | Ø40x26L | 12H8 | TMRW25 | 300 | 59 | 112 | NIKON MAR-MC43A |
0.001 | ±10 | 8 | 空壓 (6 bar) | 300 | 90 | 30 |
| RENISHAW RESA100 |
±5 | 4 |
RCV-250(210)
| 盤面 直徑 (mm) |
中心 高度 (mm) |
貫穿 孔徑 (mm) |
T 型槽 寬度 (mm) |
轉矩 馬達 |
最高 轉速 (r.p.m) |
連續 轉矩 (N-m) |
最大 工作轉矩 (N-m) |
角度 編碼器 |
最小 設定單位 (deg.) |
定位 精度 (arc-sec) |
重覆 精度 (arc-sec) |
制動 方式 |
制動 扭矩 (N-m) |
淨重 kg |
容許 載重 (kg) |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RCV-250(210) | 250 | 160 | Ø50x24L | 12H8 | TMRW47 | 250 | 148 | 280 | RESOLVER | 0.001 | ±10 | 8 | 空壓 (6 bar) | 300 | 135 | 120 |
| RENISHAW RESA100 |
±5 | 4 |
RCV-320
| 盤面 直徑 (mm) |
中心 高度 (mm) |
貫穿 孔徑 (mm) |
T 型槽 寬度 (mm) |
轉矩 馬達 |
最高 轉速 (r.p.m) |
連續 轉矩 (N-m) |
最大 工作轉矩 (N-m) |
角度 編碼器 |
最小 設定單位 (deg.) |
定位 精度 (arc-sec) |
重覆 精度 (arc-sec) |
制動 方式 |
制動 扭矩 (N-m) |
淨重 kg |
容許 載重 (kg) |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RCV-320 | 320 | 220 | Ø50x24L | 14H8 | TMRW4A | 200 | 205 | 390 | RESOLVER | 0.001 | ±10 | 8 | 空壓 (6 bar) | 300 | 160 | 150 |
| RENISHAW RESA100 |
±5 | 4 |
